摘要：HDMI線有著怎樣的發展歷史，每個版本有著怎樣的特點？運用HDMI高清線可以實現哪些功能，HDMI高清線到底應該怎么用呢？想必大家還沒有全面的了解過HDMI線材，小編特地從四處尋找了很多關于HDMI線材的材料，今天就由小編帶領大家，全面的了解一次HDMI高清線。







經常玩高清視頻設備的范友都知道，HDMI是現在視頻信號傳輸中最常見的接口， 但其實最早出現在數字傳輸領域的技術是DVI而非HDMI。

但是隨著伴隨著數字高清影音技術的發展，DVI接口也開始逐漸暴露出種種問題，各方都迫切需要一種更好的能滿足未來高清視頻行業發展的接口技術，也正是基于這些原因，才促使了HDMI標準的誕生。

但是HDMI卻有好幾個版本HDMI1.4、HDMI2.0、HDMI2.0a等等，作為一個不了解技術細節的用戶，挑選起來真是兩眼一抹黑，所以今天首先就來給大家介紹一下HDMI的進化史：





HDMI的進化史

HDMI 1.0

最早的HDMI 1.0版本于2002年12月推出，它的最大特點就是整合了音頻流的數字接口，與當時PC界面中很流行的DVI接口相比，它更先進，更方便。HDMI 1.0版本支持從DVD到藍光格式的視頻流，而且具備CEC（consumer electronics control）功能，也就是在應用中，可以在所有連接設備間形成一種共通的聯絡，對設備組具備更方便的控制。





HDMI 1.1

2004年5月，HDMI 1.1版本面試。新增對DVD音頻的支持。



HDMI 1.2

HDMI1.2版本于2005年8月推出，很大程度上解決了HDMI 1.1支持的分辨率較低、同電腦設備兼容性較差等問題。1.2版像素時鐘運行頻率達到165MHz，數據量達到4.95 Gbps，因此可以實現1080P?？梢哉J(rèn)為1.2版解決的是電視的1080P和電腦的點對點問題。



HDMI 1.3

2006年6月HDMI 1.3更新，帶來最大的變化是將單鏈接帶寬頻率提升到340MHz，也就能讓這些液晶電視獲得10.2Gbps的數據傳輸量，1.3版的線是有4對傳輸通道組成，其中1對通道是時鐘通道，另外3對是TMDS通道（最小化傳輸差分信號），他們的傳輸速度分別為3.4GBPS。那么3對就是3*3.4=10.2GPBS更是能將HDMI1.1、1.2版本所支持的24位色深大幅擴充至30位、36位及48位（RGB或YCbCr）。HDMI 1.3支持1080P；一些要求不高的3D也支持（理論上不支持，實際有些可以）。



HDMI 1.4

HDMI 1.4版本已經可以支持4K了，但是受制于帶寬10.2Gbps，最高只能達到3840×2160分辨率和30FPS幀率。



HDMI 2.0

HDMI 2.0的帶寬擴充到了18Gbps，支持即插即用和熱插拔，支持3840×2160分辨率和50FPS、60FPS幀率。同時在音頻方面支持最多32個聲道，以及最高1536kHz采樣率。HDMI 2.0并沒有定義新的數據線和接頭、接口，因此能保持對HDMI 1.x的完美向下兼容，現有的二類數據線可直接使用。HDMI 2.0并不會取代HDMI 1.x，而是基于后者的增強，任何設備要想支持HDMI 2.0必須首先保證對HDMI 1.x的基礎性支持。

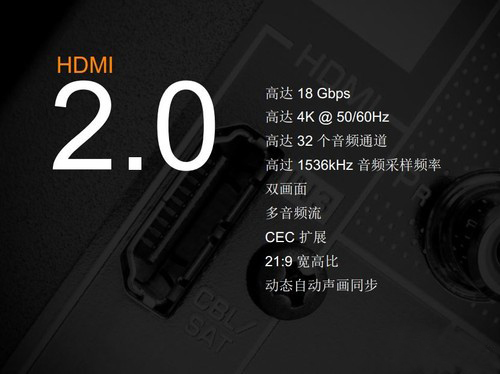

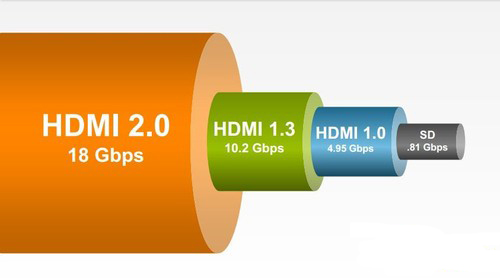

下面用一張圖說明2.0版本與之前版本的區別





HDMI的接口類型

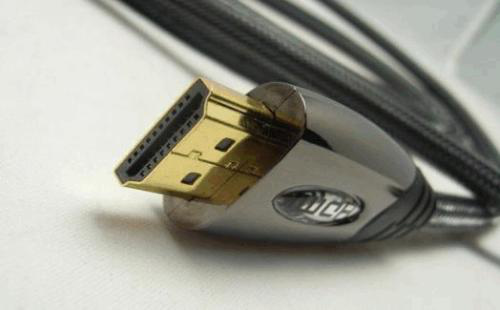

HDMI的接口分成A、B、C、D4種類型。其中A類（Type A）是最常見的，一般平板電視或視頻設備，都提供了這種尺寸的接口，Type A有19針，寬度為13.9毫米、厚度為4.45毫米，現在能看到的設備99%都是這樣尺寸的HDMI接口。



B類（Type B）非常罕見，有29針，寬度達到21毫米，傳輸帶寬幾乎比A類大了一倍，在家庭應用中完全是過于“強悍”，現在只應用于一些專業場合。



C類（Type C）是為小型設備而生的，其尺寸為10.42×2.4毫米比Type A小了將近1/3，應用范圍很小。

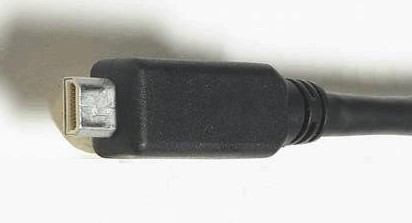

D類（Type D）是最新的接口類型，尺寸進一步減小，采用了雙排針腳設計，尺寸近似于miniUSB接口，更適用于便攜和車載設備。





HDMI線適用范圍

主要應用于等離子電視、高清播放機、液晶電視、背投電視、投影機、DVD錄/放影機、D－VHS錄/放影機及數位影音顯示裝置的視頻及音頻信號傳輸



1、屏幕擴展－－－電視看電影，電腦同時上網、玩游戲

實現功能：電視做為電腦第二顯示器，把Windows桌面擴展到電視上，實現在在電視上觀看高清電影或者是網上在線電視時，電腦還可以進行其他操作，電視上的畫面和顯示器的畫面完全獨立，互不干擾。

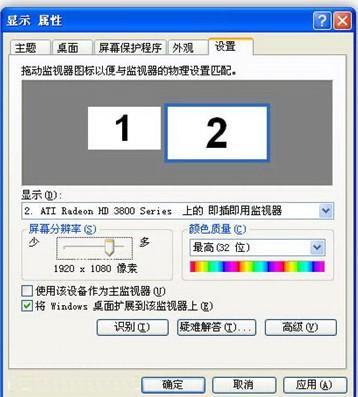

設置方法： 連接好HDMI線兩端的設備，電腦啟動后，在windows 桌面，單擊鼠標右鍵，選擇屬性，在打開的“顯示屬性”的“設置”頁面里看到所連接的顯示器，只是在沒有配置以前它是沒有輸出的（低亮的）。用鼠標選中要配 置的顯示器（如下圖），并點選“將Windows 桌面擴展到該監視器上”，就可以將Windows的一部分桌面延伸到電視了，電視（擴展顯示器）上沒有狀態條，沒有快捷按鈕，只有一個桌面墻紙，你可以將 大部分應用程序用鼠標拖到擴展屏幕上運行，感覺和主屏幕上沒什么區別。如果點選“使用該設備作為主監視器”，就可以在顯示器和電視之間選擇用哪個作為主顯示器。



設置好之后，顯示器和電視都亮了，其中一個屏幕跟原來的一樣，另外一個屏幕（擴展屏幕）上沒有狀態條，沒有快捷按鈕，只有一個桌面墻紙，鼠標可以在兩個屏幕之間來回移動，如下圖所示。







2、屏幕復制－－－在電視上使用電腦所有功能

利用顯卡驅動的復制功能，將顯卡輸出的信號，一路傳輸?shù)诫娨暽?，另外一路?fù)制到顯示器上，顯示器上的顯示內容和電視上的完全相同，這樣就可以在電視上使用電腦的所有功能。

設置方法：連接好HDMI線相關設備，電腦啟動后，將顯示器分辨率設置為顯示器和電視都支持的分辨率，如1024x768。

設置好分辨率后，進行顯卡驅動程序設置，以便實現屏幕復制輸出。



復制好之后，還可以盡情打游戲呢！大屏幕玩起來才有感覺有木有！



周末在家，還可以享受溫馨的家庭影院，再也不用跑去電影院人擠人了！







HDMI線使用注意

1、HDMI線的使用過程中，要避免線材過度彎曲，比如經常對折、纏繞都有可能損壞線路的線芯或屏蔽層。一般沿著弧形彎曲，不會損壞線纜。

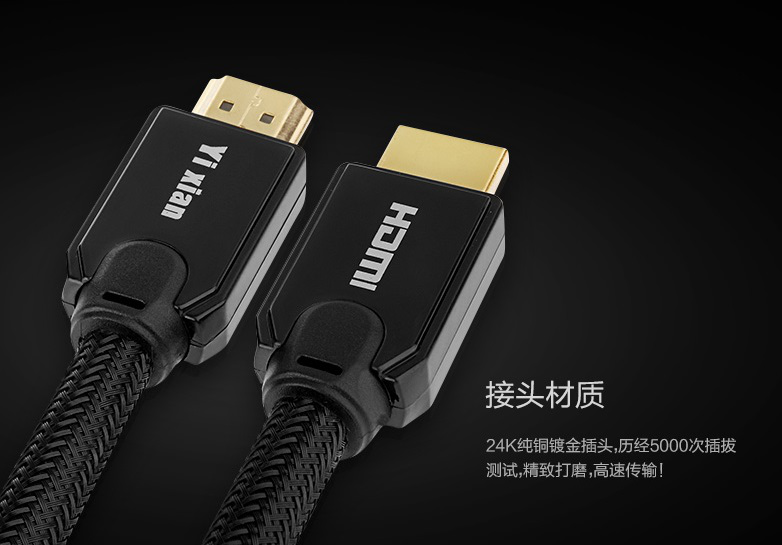

2、注意接口鍍金亮度，現市面上品質較好的HDMI線都采用24K鍍金，這樣可以有效解決插頭多次插撥后接觸不良的問題，以免出現信號丟失的現象，影響畫面效果。

3、布線之前一定要用設備測試過線材質量OK后才能正式敷設， 放線時兩端連接頭戴好防塵帽纏好防水膠，盡量開槽放線，穿管不要硬拉，不要扭曲和打結，以免造成破壞，導致HDMI內部的電容和特性阻抗結構，造成信號的衰減失真。

4、HDMI頭比較脆弱，建議埋線時必要可以埋兩條線以上做為備用，一定要和強電的電線隔離。

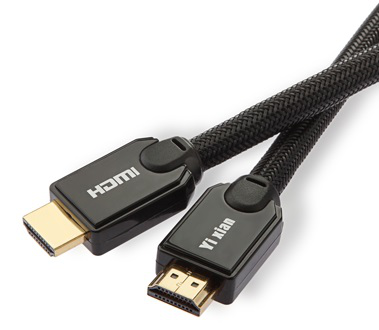

一線豐旭HDMI高清線

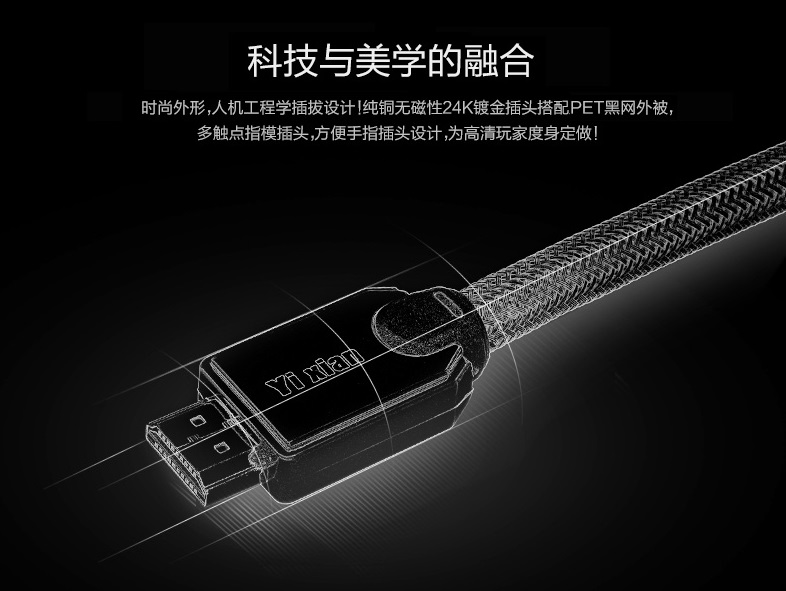

超乎想象的工藝設計
